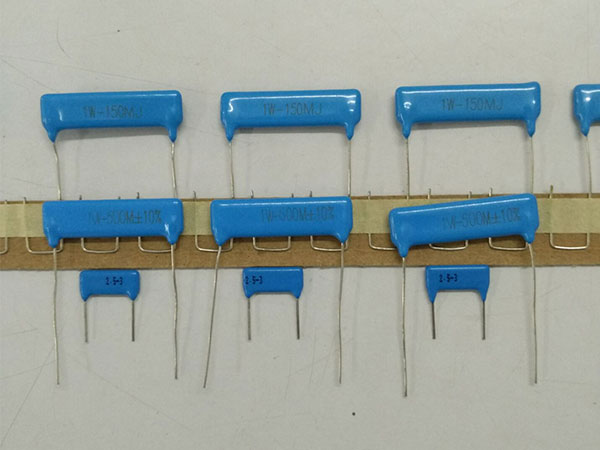

RI86型高壓片式玻璃釉電阻器
產物特色
■ 是高電壓電路用的高電阻值產物。
■ 是薄型的SIP形狀。
■ 利用了相稱于UL94V-0的阻燃性涂料。
■ 因為利用了厚膜電阻（RuO2系），是以對壽命?持久變更非常不變。
■ 端子無鉛電鍍品，合適歐盟RoHS。電極、電阻膜層、玻璃中所含的鉛玻璃不合用歐盟RoHS指令。

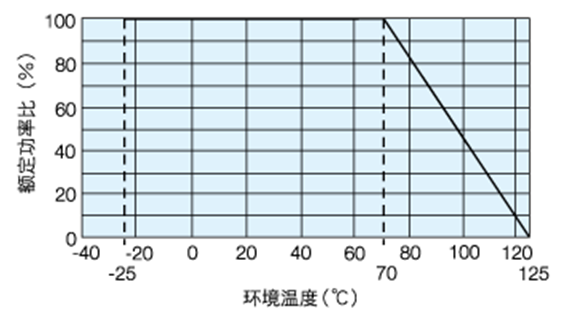

負荷特征曲線
首要參數
| 參數 | 上限瓦數（W） | 阻值經營規模 | 阻值出現偏差的原因 | 最低應用電壓電流 | 模樣長寬高（mm） | 微信備注名 | |||
| A | B | C | Фd | ||||||
| 8610 | 0.5 | 1M~1000M |
±5% |
1.5 KV | 10 | 5.0 | 2.0 | 0.5 | 圖1 |
| 8640 | 1 | 1M~1000M | 26 KV | 40 | 10 | 2.5 | 0.6 | 圖2 | |
| 8660 | 2 | 1M~1000M | 30 KV | 60 | 60 | 3.0 | 0.6 | 圖1 | |
額外情況溫度 : ＋70°C
利用溫度規模 : －55°C～＋155°C
額外電壓是√額外功率×公稱電阻值 所算出的值或表中最高利用電壓二者中小的值為額外電壓。
電氣特征
| 實踐理由 | 機器懇求 | 實驗方法 |
| 過載保護（瞬時候） | △R≤±（1%R+0.05Ω） | 2.5倍其他的電流值、5秒 |
| 可焊性 | 沾錫使用面積不值為95% | 260±10℃、2±0.5S |
| 導入端標準 | △R≤±（1%R+0.05Ω） | 拉力：20N、10±1S 彎折：2×900 修改：2×1800 |
| 耐悍接熱 | △R≤±（1%R+0.05Ω） | 260±10℃ 10±1S or 350±5℃、3.5±0.5S |
| 溫快速變化 | △R≤±(1%R+0.05Ω) | -55±3℃、30min; 155±3℃、30min 5次宿命 |
| 斷續過負荷量 | △R≤±(5%R+0.1Ω) | 2.5倍特別輸出功率 通1S、斷25S 10000次循環 |
| 熱敏電阻溫暖因子 | TCR≤±200PPM/℃ | 遠遠超出室內溫度100℃、恒溫性比較好30～40min |
| 經久性 | △R≤±(5%R+0.1Ω) | 70±2℃、1000h，格外整流電壓值 1.5鐘頭ON、0.5鐘頭OFF的周期性. |
| 恒定干冷 | △R≤±(5%R+0.1Ω) | 40±2℃、90～95%RH、56天 |
